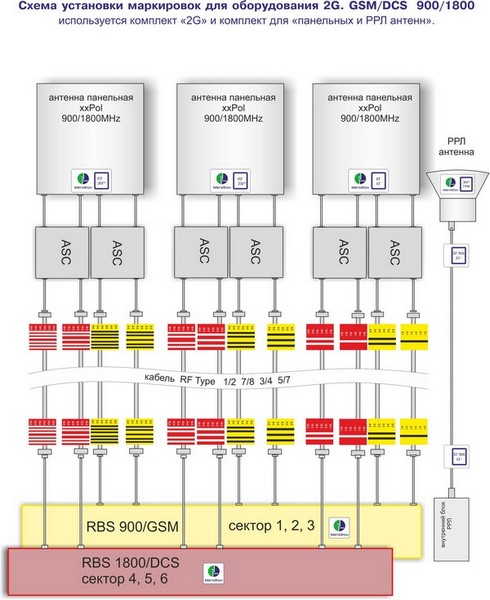

Схема маркировок антенно-фидерных устройств стандарта GSM/DCS 900/1800 МГц.
Маркировка фидеров 1/2 -5/4 с подключением к двухдиапазонной антенне от передатчика внутри БС по радиочастотному фидеру Radio Fider (RF).
Для маркировки данной схемы подключения оборудования используется два комплекта маркировок для фидеров GSM и DCS. (MF-GSM9-RF) и (MF-DCS18-RF), а так же уневерсальные маркировки для антенн.
Маркировка джамперов производится только в случаи применения нестандартных удлиненных джамперов, для маркировки джамперов и кабеля RFJ-1/2 так же применяется данный комплект.
При использовании радиорелейной линии в качестве трансмиссии антенну и кабель РРЛ оборудования маркируют комплектом для РРЛ (MF-RRL)
Загрузить схему и инструкцию по установке.
заказть маркировку.
